Условие задачи
Определить параметры неразветвленной электрической цепи переменного тока.
Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), включенные последовательно. Схеме цепи приведена на соответствующем рисунке.
Начертить схему цепи и определить следующие величины, относящие к данной цепи, если они не заданы в таблице 1: 1) полное сопротивление Z; 2) напряжение U, приложение к цепи; 3) ток I; 4) угол сдвига фаз φ (по величине и знаку); 5) активную Р, реактивную Q и полную S мощности цепи.
Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. С помощью логических рассуждений пояснить характер изменения (увеличится, уменьшится, останется без изменения) тока, активной, реактивной мощности в цепи при увеличении частоты тока в два раза. Напряжение, приложенное к цепи считать неизменным.

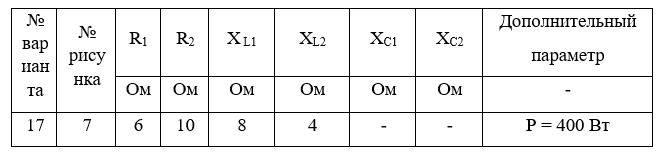

Таблица 1. Исходные данные
Ответ
1) Полное сопротивление:
2) Ток в цепи определяем по заданной активной мощности :
3) Напряжение, приложенное к цепи:
