Определить по методу коэффициента максимума электрическую нагрузку цехового трансформатора и всех, указанных в схеме линий.

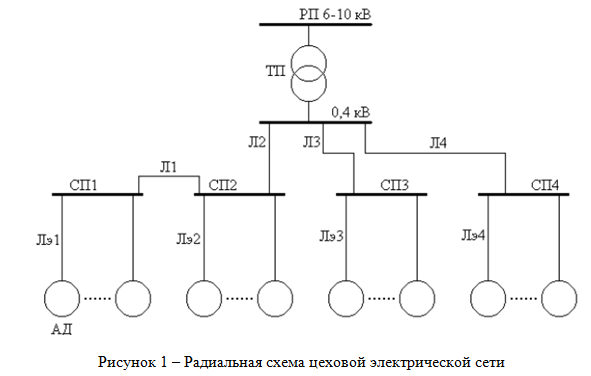

На рис. 1 приведена радиальная схема цеховой электрической сети, от которой питаются трёхфазные асинхронные двигатели, используемые для привода различных производственных механизмов. По назначению электродвигатели разделены на четыре однородные группы, каждая из которых подключена к отдельному силовому распределительному пункту (СП).
Сведения о характере производства, видах механизмов и режимов их работы, в которых используются электродвигатели по отдельным вариантам, приведены в табл. 1. Число, тип и мощность двигателей по каждому варианту указаны в табл. 2. В табл. 3 даны рекомендации по конструктивному выполнению электрической сети.
Номинальное напряжение на шинах РП для нечётных вариантов равно 6 кВ и для четных вариантов – 10 кВ.
Требуется:
1. Определить по методу коэффициента максимума электрическую нагрузку цехового трансформатора и всех, указанных в схеме линий.
2. Выбрать цеховой трансформатор и выписать его технические данные из справочника (см. приложение, либо любой электротехнический справочник).
3. Выбрать марки проводов и кабелей всех линий и определить их сечение по нагреву расчётным током.
4. Приняв напряжение на вторичной стороне ТП неизменным и равным 400 В, определить потерю напряжения от шин ТП до наиболее удаленного электродвигателя и сделать вывод о соответствии сечений выбранных проводов и кабелей допустимой потере напряжения.
5. Определить потери мощности и электроэнергии в цеховом трансформаторе и в одной из линий, питающих силовые распределительные пункты (взять произвольно).
6. Выполнить мероприятия по максимально возможной компенсации реактивной
мощности (РМ). За источник РМ принять батареи статических конденсаторов. С учётом компенсации РМ уточнить параметры выбранного электрооборудования по п. 3 и 4, а также расчёты по п. 5.
7. Сделать выводы по расчётам, а также выбору оборудования.
Считать, что цех работает в три смены, трансформатор(ы) включен(ы) круглый год.
