Условие задачи

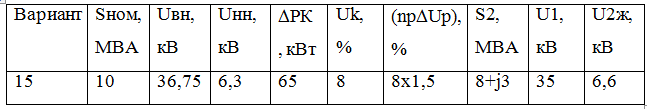

На понизительной подстанции предприятия установлен двухобмоточный трансформатор с параметрами Sном РКD, UВН , UНН , , UК . На стороне обмоток высокого напряжения установлены регулировочные ответвления РПН, диапазон регулирования напряжения . Нагрузка на зажимах обмотки низкого напряжения трансформатораD p±( n U%) S2 . Напряжение на зажимах обмотки высокого напряжения трансформатора U1 . Определить, при каких значениях коэффициента трансформации и на каком ответвлении напряжение на шинах низкого напряжения будет равным U2ж . Численные значения параметров приведены в табл.5. При решении задачи потерями мощности в трансформаторе пренебречь.
Ответ
Решение:
1. Вычисление параметров схемы замещения двухобмоточного трансформатора:
2. Вычисление потерь напряжения в трансформаторе от протекания мощности нагрузки
3. Вычисление напряжения на вторичной ст...
