решение задачи на тему:

Определить схему подключения, тип транзистора. Записать систему уравнений для дифференциальных параметров. Рассчитать данные параметры, и отобразить исходные данные для расчетов на ВАХ.

Дата добавления: 19.09.2024

Условие задачи

Определить схему подключения, тип транзистора. Записать систему уравнений для дифференциальных параметров. Рассчитать данные параметры, и отобразить исходные данные для расчетов на ВАХ. Пояснить физический смысл дифференциальных параметров.

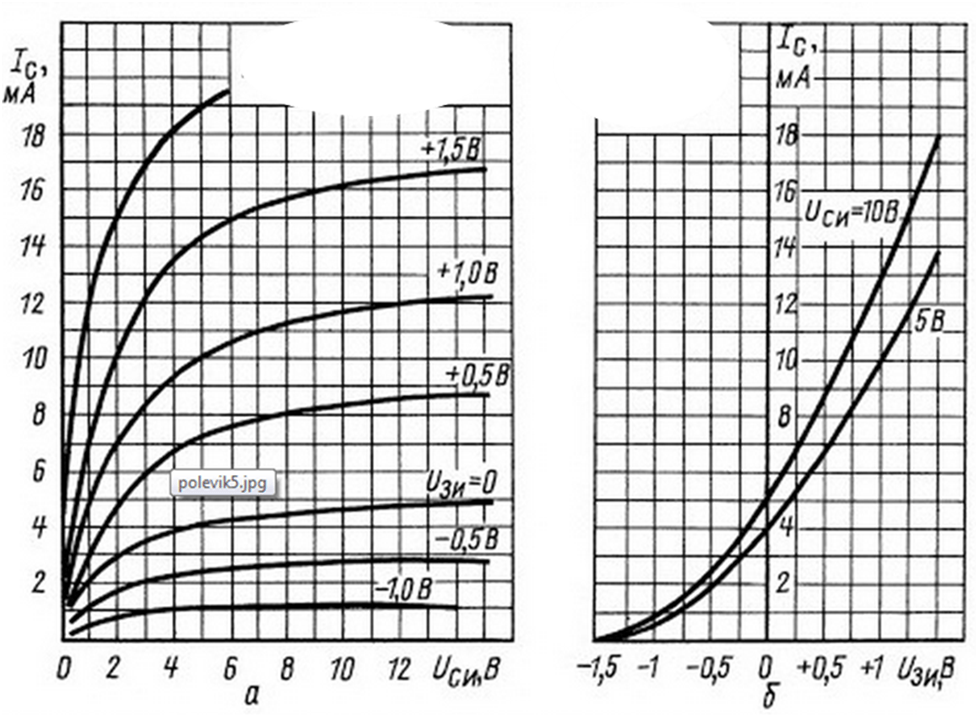

Рисунок 1 – Выходные и передаточные характеристики полевого транзистора

Ответ

1. По виду выходных и передаточных характеристик определили, что полевой транзистор включен по схеме с общим истоком (ОИ).

На выходной характеристике наблюдаются кривые, располагающиеся по обе стороны от характеристики Uзи=0 В. Выше расположены характеристики в режиме обогащения (Uзи0), ниже в режиме обеднения (Uз...0). По передаточной характеристике видим, что при нулевом значении напряжения на затворе (U=0) имеется начальное значение тока Iс.нач. = 4-5 мА. Таким образом, можно сделать вывод, что заданный полевой транзистор -МДП с изолированным затвором и встроенным каналом n-типа (рис.2).
