Условие задачи
Определить ток в витках, пользуясь законом полного тока.

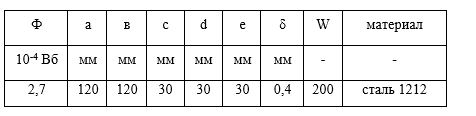

Данные для расчетов (размеры магнитопровода, ширина воздушного зазора δ, число витков W, материал магнитопровода, магнитный поток Ф) приведены в таблице.

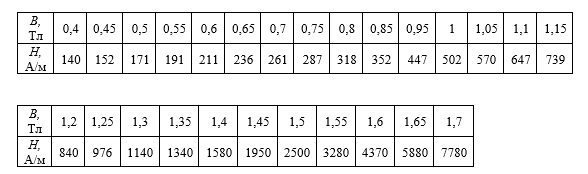

Зависимость напряженности магнитного поля Н от магнитной индукции В для стали марки 1212 приведена в таблице ниже.
Ответ
На основании закона полного тока для магнитной цепи можно записать следующее выражение:
где I - ток, через обмотку с числом витков W;
H - напряженность магнитного поля в магнитопроводе;
lcp - средняя длина магнитопровода;
H - напряженность магнитного поля в воздушном зазоре;
- величина воздушного зазора.
Определим геометрические параметры магнитопровода:
Площадь поперечного с...
