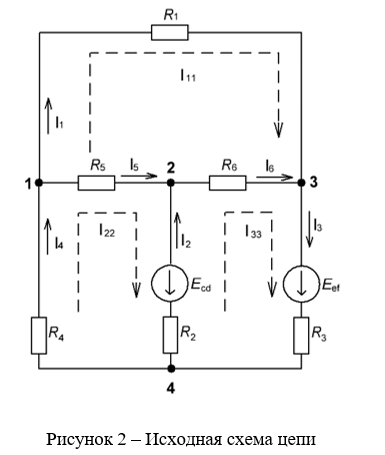

Определить токи в ветвях методом контурных токов. Формируем рисунок 2 и выписываем исходные данные. Исходные данные: Еcd=9В, Еef=13В, R1=8 Ом, R2=12 Ом, R3=10 Ом, R4=7 Ом, R5=9 Ом, R6=11 Ом.

Рассчитаем все токи в схеме (рис.2) методом контурных токов, основанный на предположении, что в каждом независимом контуре исследуемой цепи, протекает некоторый контурный ток. Токи в ветвях легко выражаются через контурные токи. Таким образом, задача определения токов в ветвях сводится к отысканию контурных токов. Число неизвестных в данном методе равно числу независимых контуров, или числу уравнений, которые необходимо составить только по II закону Кирхгофа.

Задаёмся условно положительными направлениями токов в ветвях, независимыми контурами и направлением обхода этих контуров (см рис.2) по ча...
