решение задачи на тему:

Определить токи во всех ветвях электрической цепи, схема которой приведена на рис.4.1, а также падение напряжения на резисторах R1, R2, R3. Внутренние сопротивления источников ЭДС Е1 и Е2 принять равными

Дата добавления: 30.08.2024

Условие задачи

Определить токи во всех ветвях электрической цепи, схема которой приведена на рис.4.1, а также падение напряжения на резисторах R1, R2, R3. Внутренние сопротивления источников ЭДС Е1 и Е2 принять равными r1=r2=2 Ом. Исходные данные к задаче 4 приведены в таблице 4.

Рис.4.1. Схема электрическая цепи

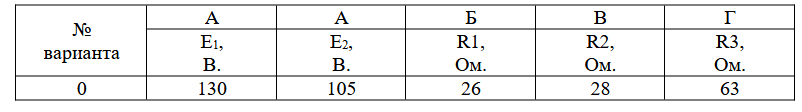

Таблица 4. Исходные данные к задаче 4

Ответ

1. Составим расчетную схему (рис.4.2), показав на ней узлы, условно-положительные направления токов и направления обхода независимых контуров для расчета цепи с применением законов Кирхгофа

Рис.4.2. Расчетная схема

Составляем систему уравнений. Учтем внутренние сопротивления источников
