Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.

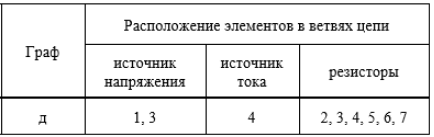

Исходные данные представлены в таблице №1.
Таблица №1
Граф расчетной схемы представлен на рис. 1
Запишем необходимое количество уравнений по первому и второму законам Кирхгофа, подставим численные значения всех коэффициентов.
Покажем на схеме условно положительное направление токов во всех ветвях.

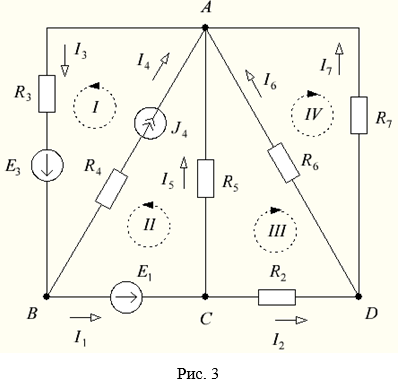

Схема имеет четыре узла, четыре независимых контура, семь ветвей с шестью неизвестными токами (см. рис. 3).
Для определения неизвестных токов и напряжения на источнике тока необходимо составить систему...
