Условие задачи
Для электрической схемы из таблицы 1, выполнить следующие пункты:
1. Определить токи во всех ветвях схемы методом контурных токов.
2. Определить ток I1 в заданной схеме, используя теорему об эквивалентном генераторе напряжения.
3. Определить токи во всех ветвях схемы методом узловых потенциалов.
4. Начертить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
5. Записать необходимое количество уравнений для схемы по методу токов ветвей.
Примечания:
- токи Ik1, Ik2, Ik3 текут от источников тока, не показанных на рисунках, при этом ответвления к источнику тока, ток которого по условию равен нулю, на схемах не показывать;
- при выполнении п.1 рекомендуется преобразовать источник тока в источник ЭДС;
- при определении внутреннего сопротивления эквивалентного генератора следует применить преобразование “треугольника” в “звезду”.
6. Проверка правильности расчетов цепей постоянного тока. Вычислить суммарную мощность источников электрической энергии. Вычислить суммарную мощность нагрузок (сопротивлений). Составить баланс мощностей в заданной схеме и проверить правильность произведенных расчетов.
Ответ

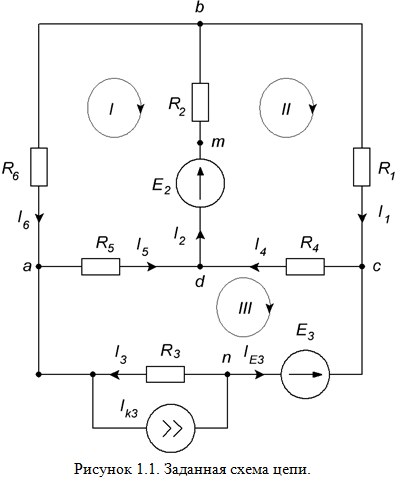

В соответствии с заданием составляем расчетную схему цепи и производим требуемые вычисления.
1. Расчет методом контурных токов.
Для выбранных контуров I, II, III обозначаем контурные токи как I11, I22, I33 и составляем систему уравнений по методу контурных токов.
