Условие задачи

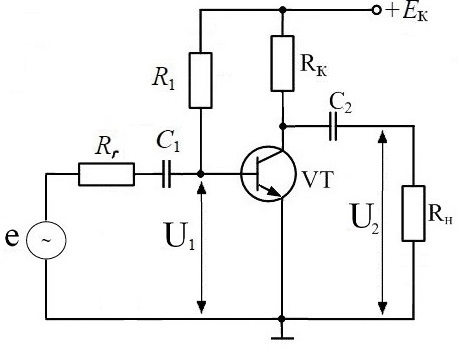

Рис.2. Схема каскада ОЭ
Определите параметры усилительного каскада: входное сопротивление RВХ, выходное сопротивление RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP.
IK0=7 мА= 7∙10-3 A; UKЭ0 =6 В ; RГ= 0,7 кОм=700 Ом; RК= 2,2 кОм=2,2 ∙103 Ом;
RН= 3,3 кОм=3,3∙103 Ом;
С1 = 10 мкФ; С2 = 10 мкФ; СК = 50 пФ; fг =1,8 МГц= 1,8 ∙106 Гц.
Ответ
Рассчитаем напряжение источника питания:
ЕК = (UKЭ0 + IK0 ∙ RK) /0,8 = (6 + 7 ∙10-3 ∙ 2,2∙103)/0,8 =19,6 В; выбираем ЕК =15 В.

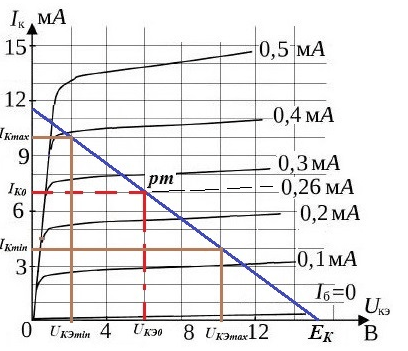

Запишем уравнение Кирхгофа для выходной цепи ЕК = UКЭ + IКRН;
ему соответствует линия нагрузки :
1-я точка-рабочая точка [UKЭ0 ; IK0]= [6 В; 7 мА];
2-я точка: IК = 0 соответствует точке UКЭ = ЕК= 15 В;
Соединив эти координаты, получим нагрузочную линию
Ри...
