Условие задачи

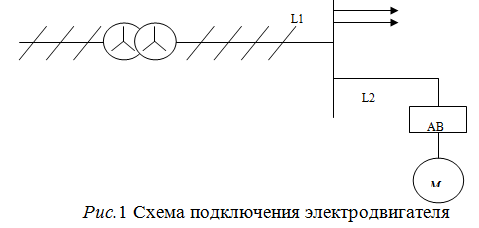

Необходимо произвести расчет зануления в сети 380/220 В (рис.1)
Питание электродвигателей с короткозамкнутым ротором по двум последовательно включенным участкам с различными видами электропроводок: от трансформаторной подстанции до силового щита – медным кабелем ВВГ(3×30+1×25) для нечетного варианта и алюминиевым кабелем АВВГ(3×30+1×25), для четного варианта; на втором участке от силового шкафа до электродвигателя – проводами или кабелем, сечение которых нужно выбрать. Длины кабелей на первом участке(L1), на втором участке(L2), мощности двигателей(Р), их КПД(η) и коэффициент нагрузки(cosφ), мощности питающих трансформаторов(Sтр) приведены в табл.1.
Т а б л и ц а 1
Исходные данные
Ответ

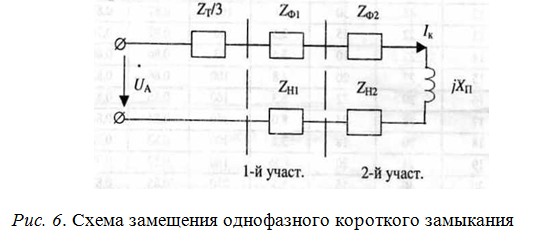

ZН1 = RН1+jXН1 и ZН2 = RН2+jXН2 комплексы полных сопротивлений нулевых защитных проводников соответствующих участков; - сопротивление взаимной индукции между фазными нулевым защитными проводами. Длина проводов 1-го участка 25 м, 2-го 16м.
1. Расчет номинального тока
