По данным табл. 3.1 построить зависимость выходной мощности источника оптического излучения от величины электрического тока, протекающего через него. Для заданных (по варианту) тока смещения и амплитуды модулирующих однополярных импульсов

По данным табл. 3.1 построить зависимость выходной мощности источника оптического излучения от величины электрического тока, протекающего через него. Для заданных (по варианту) тока смещения и амплитуды модулирующих однополярных импульсов (табл. 3.2 и 3.3 с учётом Ψ) определить графически изменение выходной модуляционной мощности Р_макс и Р_мин и определить глубину модуляции h. Показать на графике модулирующий электрический и модулированный оптический сигналы. Рассчитать коэффициент гашения. По построенной характеристике указать вид источника (светодиод или лазер?).

Таблица 3.1

Таблица 3.2 - Ток смещения

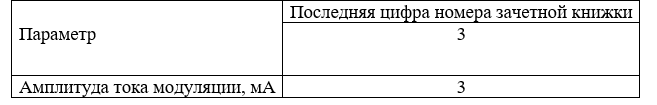

Таблица 3.3 - Амплитуда тока модуляции
