По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке.

По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке.

Известны цены деления осей времени, напряжения и тока (таблица 6.1). Необходимо:

-  определить период и частоту тока;

-  записать мгновенные значения тока и напряжения по показаниям осциллографа;

-  записать напряжение и ток пассивного двухполюсника в комплексной форме;

-  определить параметры элементов схемы замещения пассивного двухполюсника;

-  построить электрическую схему замещения пассивного двухполюсника;

построить векторную диаграмму токов и напряжений всех элементов двухполюсника

Таблица 6.1 – Исходные данные

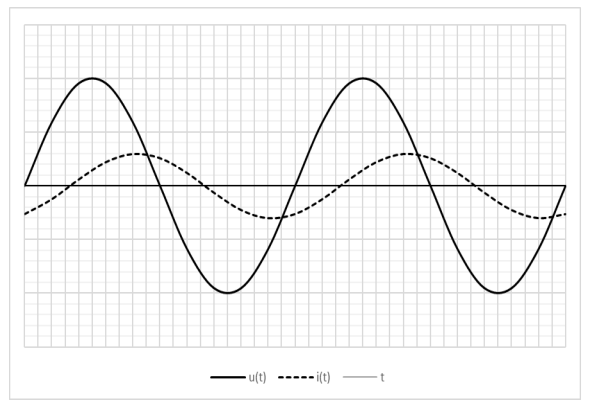

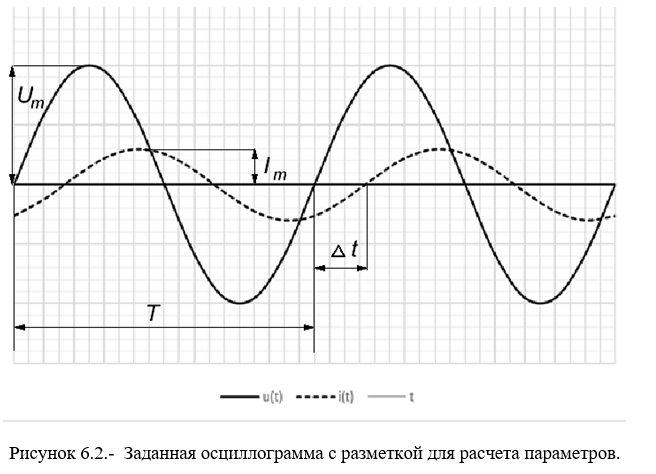

Рисунок 6.1 – Показания осциллографа
