Условие задачи

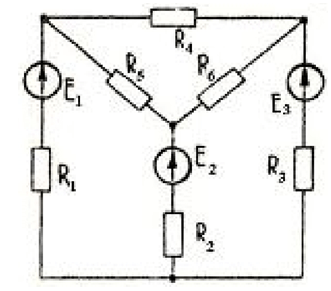

Для заданной цепи (схемы) необходимо выполнить следующее:
- Определить токи во всех ветвях методом непосредственного использования законов Кирхгофа.
- Определить токи в ветвях методом контурных токов.
- Определить токи в ветвях методом наложения.
- Составить баланс мощностей для исходной схемы.
- Построить потенциальную диаграмму для контура, включающего наибольшее количество эдс.
Примечание. Значение параметров элементов цепи, отсутствующих в схеме варианта задания, необходимо принять равными нулю.
Исходные данные:
E1 = 112 В; E2 = 60 В; R1 = 10 Ом; R2 = 5 Ом; ; R3 = 4 Ом R4 = 4 Ом; R5 = 10 Ом; R6 = 8 Ом.
Ответ
1. Определить токи во всех ветвях методом непосредственного использования законов Кирхгофа.

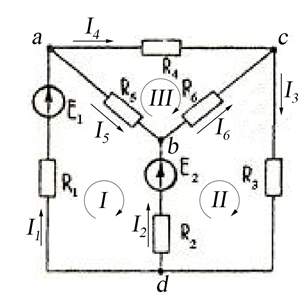

Число ветвей с неизвестными токами в = 6; число узлов y = 5. Выбираем условно-положительные направления токов I1, I2, I3, I4, I5, I6. По первому закону Кирхгофа составляется y -1 = 4 - 1 = 3 уравнения:
узел a: I1 - I4 - I5 = 0
узел b: I2 + I5 ...
