Условие:
По заданным в табл.3 линейному напряжению и значениям нагрузок определить линейные токи и ток в нейтральном проводе, активную мощность всей цепи и каждой фазы отдельно, построить векторную диаграмму токов и напряжений.
Расчет произвести для режимов: с нулевым проводом; без нулевого провода; без нулевого провода с закороченной фазой А.

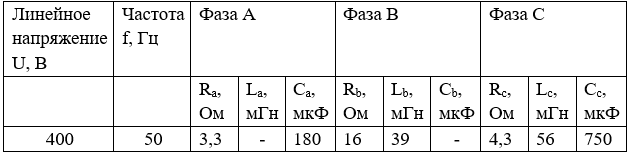

Таблица 3. Данные для расчета трехфазной цепи

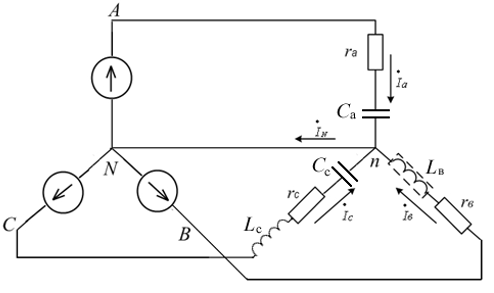

Рис.1. Четырехпроводная трехфазная цепь (схема соединения «звезда-звезда»)
Решение:
1. Режим с нулевым проводом
1.1. Фазные напряжения
В связи с наличием нулевого провода фазные напряжения генератора и нагрузки одинаковы.
Считаем, что вектор фазного напряжения
направлен по действительной оси, тогда
