Выполнить пошагово «свертку» схемы. Вид схемы выбрать из таблицы 1 в соответствии с вариантом. Привести исходную систему к типовому виду (рисунок 1).

  • Электроника, электротехника, радиотехника
Выполнить пошагово «свертку» схемы. Вид схемы выбрать из таблицы 1 в соответствии с вариантом. Привести исходную систему к типовому виду (рисунок 1).

Условие:

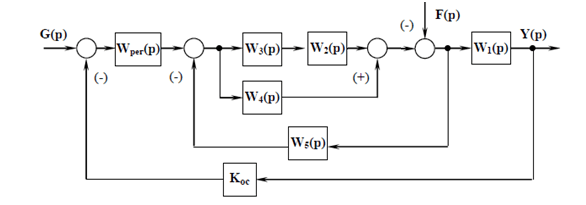

1. Выполнить пошагово «свертку» схемы 1. Привести исходную систему к типовому виду (рисунок 1).

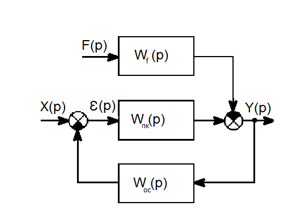

Рисунок 1 – Типовой вид САР

2. Принять возмущающее воздействие равным нолю и определить эквивалентную передаточную функцию для системы с обратной связью (рисунок 2).

Рисунок 2  - Эквивалентная передаточная функция по задающему воздействи

Схема1

Решение:

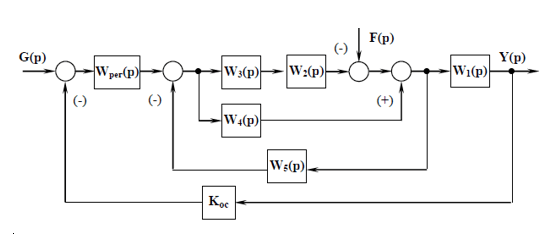

Исходная схема:

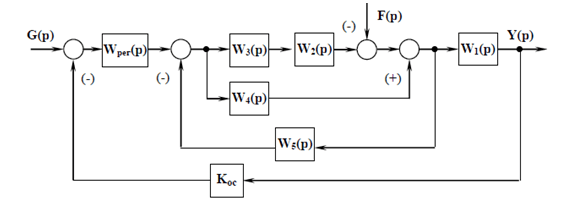

Поменяем местами два правых сумматора:

Эквивалентная ПФ последовательно соединённых звеньев W3(p) и W2(p) соединена параллельно со звеном W4(p). ПФ данного контура:
