Потребитель электроэнергии, фазы которого имеют комплексные сопротивления: ▁Z_AB,▁Z_BC,▁Z_CA и соединены в трехфазную электрическую цепь «треугольником» (рис. 4), питается симметричной системой линейных напряжений: UАВ = UВС = UСА = UЛ.

Потребитель электроэнергии, фазы которого имеют комплексные сопротивления:  и соединены в трехфазную электрическую цепь «треугольником» (рис. 4), питается симметричной системой линейных напряжений: U_АВ = U_ВС = U_СА = U_Л. Данные по варианту задания приведены в таблице 3.2.

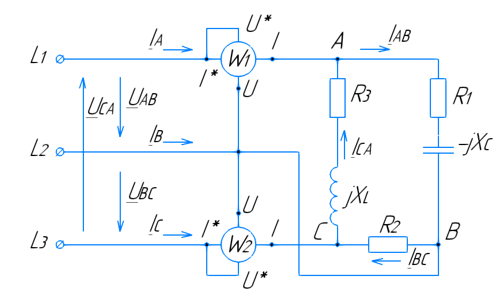

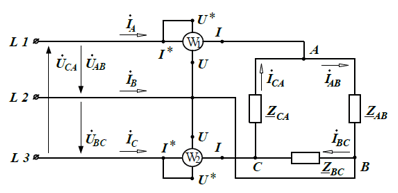

Рис.4.  Включение потребителей по схеме треугольник

Таблица 3.2

Определить

− фазные I_Ф и линейные I_Л токи потребителя;

− показания ваттметров W₁ и W₂;

− полную и реактивную мощности всей системы;

− активную мощность системы по формуле Арона.

Построить

− векторную диаграмму токов и напряжений с учетом характера нагрузки.
