Волна перенапряжения приходит с линии с волновым сопротивлением Z1 на высоковольтное оборудование с волновым сопротивлением Z2 и минимальным

7 февраля 2025
Электроника, электротехника, радиотехника

Условие:

Волна перенапряжения приходит с линии с волновым сопротивлением Z₁ на высоковольтное оборудование с волновым сопротивлением Z₂ и минимальным разрядным напряжением U_м.

Форма приходящей волны определяется уравнением:

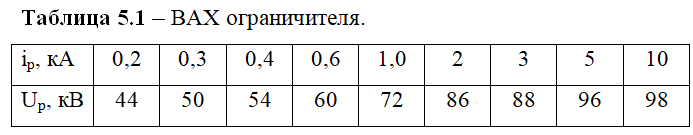

Для защиты оборудования подстанции установлен ограничитель перенапряжения (ОПН). Вольт-амперная характеристика ограничителя определяется по исходным данным Импульсное пробивное напряжение ограничителя U_имп = 100 кВ.

Требуется:

1. Построить график

2. Построить график изменения напряжения на разряднике и защищаемом им оборудовании и дайте заключение об эффективности применения разрядника с данной вольт-амперной характеристикой.

Исходные данные:

U = 550 кВ; U_m = 200 кВ; Z₁ = 100 Ом; Z₂ = 200 Ом; Т₁ = 53 мкс; Т₂ = 0,528 мкс;

Решение:

Для определения напряжения на разряднике удобно использовать метод эквивалентного генератора. Данный метод предусматривает переход от исходной схемы (Рис. 4.1., а) к эквивалентной схеме (Рис. 4.1., б), где E_ЭКВ и Z_ЭКВ соответственно напряжение холостого хода (при непробитом искровом промежутке разрядника) с учетом коэффициента преломления падающего импульса и сопротивление относительно точек подключения разрядника при закороченном источнике.
