Потребители понизительной подстанции, на которой установлено n трехобмоточных трансформаторов (автотрансформаторов), получают электроэнергию по воздушной линии электропередачи (ЛЭП) длиной L.

        Потребители понизительной подстанции, на которой установлено n трехобмоточных трансформаторов (автотрансформаторов), получают электроэнергию по воздушной линии электропередачи (ЛЭП) длиной L.

Среднегеометрическое расстояние между фазными проводами ЛЭП равно Д.

Мощность потребителей подстанции на шинах СН и НН составляет соответственно α и β  от  установленной мощности трансформаторов

(S уст. = n∙S ном тр.) и имеют одинаковые Тмакс и  cosφ .

Число цепей ЛЭП равно количеству трансформаторов на подстанции (рис.2.1).

   Данные для решения задачи принять по таблице 2.1.

   Требуется:

Составить П- образную схему замещения ЛЭП и трансформаторов.

Параметры схем замещения определить расчетным путем.

Определить мощность, стекающую с шин источника ( с учетом потерь мощности в элементах сети) и уровни напряжения в узловых точках схемы замещения.

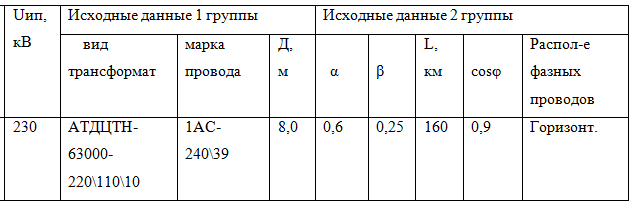

Таблица 2.1 - Исходные данные к расчету
