Условие задачи
Цель работы:
- Формирование освоения умений и усвоения знаний и овладение профессиональными (ПК) и общими (ОК) компетенциями: У1-У6, З1-З3, ОК1-ОК7, ПК1.1, ПК1.3,ПК2.2, ПК2.4
- Научится рассчитывать цепи со смешанным соединением конденсаторов.
- Развить логическое мышление
Порядок выполнения работы:
1. Изучить теоретические сведения.
2. Начертить схему смешанного соединения.
3. Определить эквивалентную емкость.
4. Сделать вывод по работе.
Задание:
Определить эквивалентную емкость батареи конденсаторов, соединенных по схеме рисунок 1, при положениях ключей К1, К2, К3, К4 в соответствии с таблицей 2.1. Значения емкостей конденсаторов:
С1 = 2мкФ С2 = С3 = С4 = С6= 1мкФ С5 = 3мкФ, С7 = 0,5мкФ

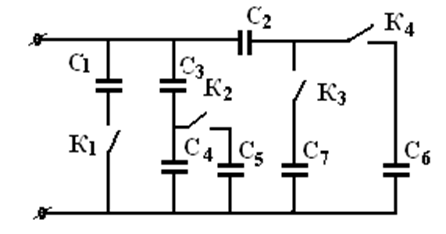

Рис. 1
Примечание: «0» в таблице означает, что ключ находится в положении «Выкл.», а «1» - ключ в положении «Вкл.»
Ответ

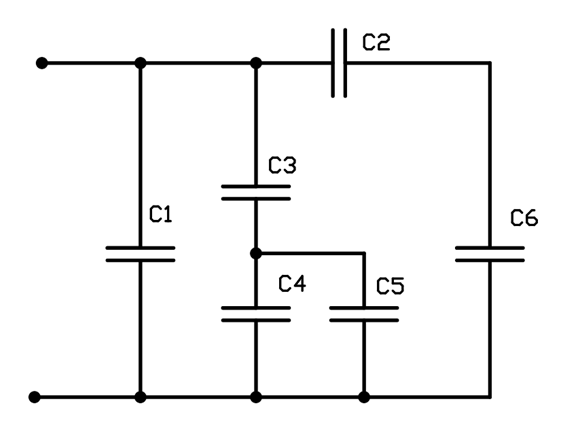

Итоговая схема приведена на рис. 2.
Рис. 2.
Конденсаторы С2С6 соединены последовательно
