Условие задачи
При измерении вольтамперной характеристики транзистора (структура указана в таблице 11), включенного с общим эмиттером, было сделано два измерения, в результате которых были измерены ток базы и ток коллектора. В ходе опыта напряжение UКЭ = const. По результатам опыта были рассчитаны коэффициенты β и α. При оформлении отчета была неправильно переписана одна цифра (таблица 11).
Требуется нарисовать принципиальную электрическую схему эксперимента. Объясните значение коэффициентов β и α. Найдите и исправьте описку в таблице.

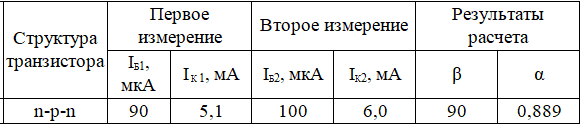

Таблица 11
Результаты опыта и расчета
Методические указания
Для определения коэффициентов используются формулы β=IК/IБ при UКЭ= const; α=β/(1+β) при UКЭ= const.
Ответ

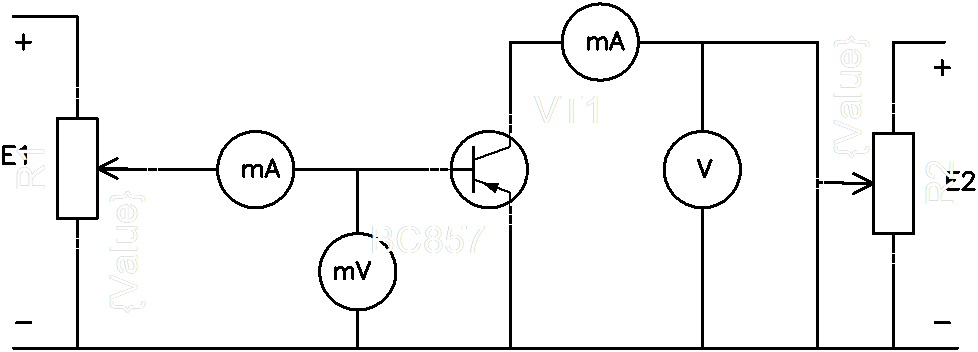

Электрическая схема для исследований статических характеристик биполярного транзистора приведена на рис. 2.
Рис. 2. Электрическая схема для снятия статических характеристик биполярного транзистора.
Во входной цепи ток базы задается ...
