При внезапном трехфазном коротком замыкании (КЗ) в точке К1 исходной схемы №4 определить периодическую составляющую тока в начальный момент времени – I_п0.

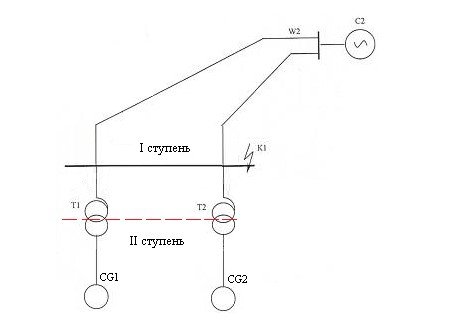

Рисунок 1 – Исходная схема

Параметры элементов:

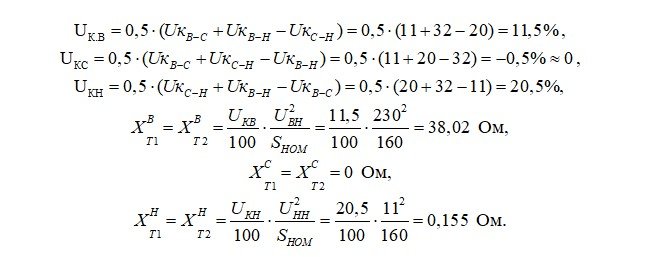

Автотрансформаторы Т1, Т2:

S_н=160 МВ∙А,

U_вн/U_сн/U_нн=230/125,8/11 кВ,

u_кв-с=11%, u_кв-н=32%, u_кс-н=20%.

Синхронные генераторы CG1, CG2:

S_н=50 МВ∙А, U_н=11 кВ,

x_d'' =0,28, x² =0,3,

r∙10⁻³=0,006 о.е., S₍₀₎=1.

Система C2:

S_ном=800 МВ∙А,

x_с(ном) =0,4.

Линии электропередачи W2:

L=90 км,

х=0,42 Ом/км,

r=0,11 Ом/км.
