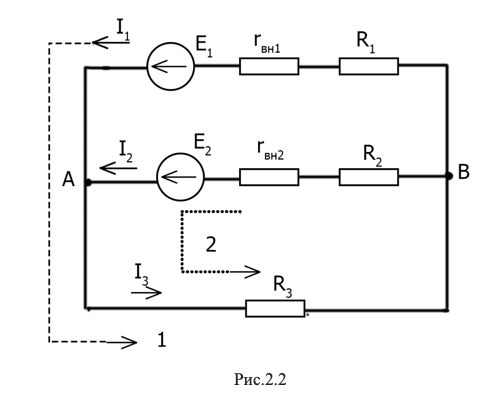

Для электрической цепи постоянного тока ( рис.2.2 ) определить токи в ветвях I1, I2 , I3. Параметры цепи: ЭДС Е1=1,8В; Е2=1,2В; сопротивления резисторов R1=0.2 Ом; R2= 0.3 Ом; R3=0,8 Ом; rвн1=0,6 Ом; rвн2=0,4 Ом.

Алгоритм расчётов:

1.Выбираем условные положительные направления токов I1, I2, I3 ,как показано стрелками (см. рис.2.2) (направления токов I1, I2 выбраны такими же, как и направления ЭДС Е1 и Е2 соответственно для удобства при составлении уравнений).

2. Выбираем замкнутые контуры: внешний (1) и нижний (2) и задаёмся положительным направлением обхода контуров (в данном случае против часовой стрелки для удобства расчётов, т.к. такое направление обхода совпадает с направлением ЭДС и токов в ветвях контура).

3. Общее число уравнений здесь должно быть равно трём, т.е. числу определяемых значений ток...
