Условие задачи
Произвести расчет электрической цепи при частоте f=50 Гц.
Определить при согласном и встречном включении катушек индуктивности:
1. Напряжение на входе цепи и на всех ее элементах:
2. Активную и реактивную мощности цепи.
3. Эквивалентное полное активное и реактивное сопротивления цепи, эквивалентную индуктивность цепи
4. Построить векторные диаграммы напряжений для согласного и встречного включения катушек.

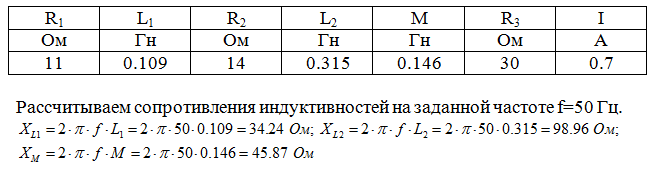

Исходные данные для расчета:
Ответ
I. Расчет цепи при согласном включении катушек.

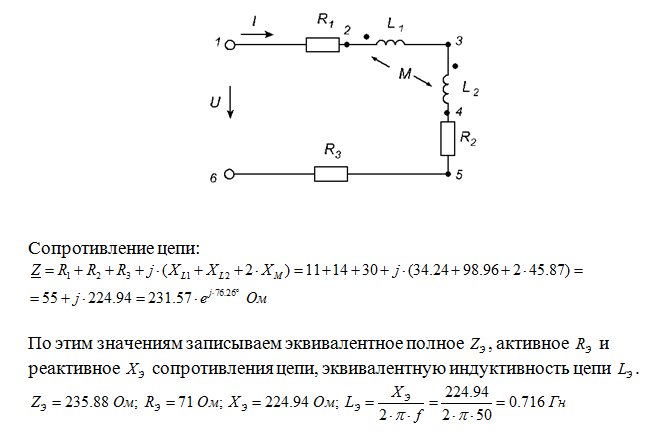

При заданном значении тока в цепи определяем напряжение на входе цепи и напряжения на элементах цепи:
