Условие:

1. Для исходной схемы составить системы уравнений и записать их в матричной форме следующими методами:

законами Кирхгофа;
методом контурных токов;
методом узловых потенциалов.

2. Провести расчет всех токов методом контурных токов или узловых потенциалов.

3. Провести проверку расчета токов по законам Кирхгофа. Составить баланс мощности.

4. Определить показание приборов (амперметра или вольтметра магнитоэлектрической системы - МЭС) методом эквивалентного генератора.

E₁=9 В,

E₃=24 В,

I_K =0.1 А,

R₁=100 Ом,

R₂=50 Ом,

R₃=50 Ом,

Решение:

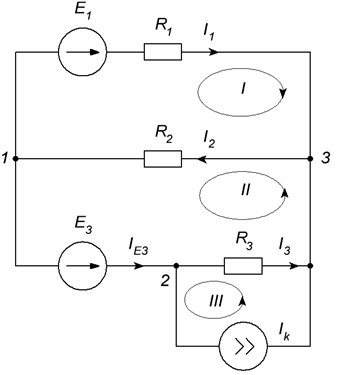

Составляем расчетную схему цепи на которой обозначаем токи в ветвях и задаем их направления.

1. Составляем системы уравнений для расчета токов заданными методами.

1.1. Система уравнений для расчета токов по законам Кирхгофа.

Заданная схема имеет n=4 неизвестных тока () и m=3 узла (1,2,3). Соответственно, для расчета необходимо составить m-1=2 уравнения по 1-му закону Кирхгофа и n-(m-1)=2 уравнения по...
