Расчет эквивалентных параметров соединений элементов. Для электрической цепи, схема которой приведена на рисунке 1 рассчитать значение параметра эквивалентного элемента. Дано: r_1=4Ом; r_2=r_4=r_6=6Ом; r_3=12Ом; r_5=3Ом.

Дата добавления: 10.09.2024

Условие задачи

Расчет эквивалентных параметров соединений элементов. Для электрической цепи, схема которой приведена на рисунке 1 рассчитать значение параметра эквивалентного элемента.

Дано: r₁=4 Ом; r₂=r₄=r₆=6 Ом; r₃=12Ом; r₅=3Ом.

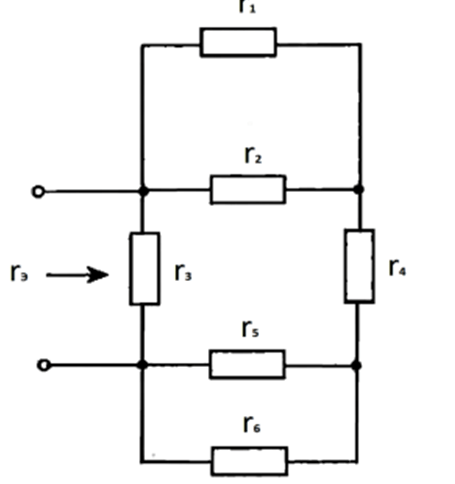

Рис. 1

Ответ

Объединим параллельно соединенные элементы r₅=3 Ом и r₆=6 Ом.

r₅₆=(r₅r₆)/(r₅+r₆)=(36)/(3+6)=18/9=2Ом.

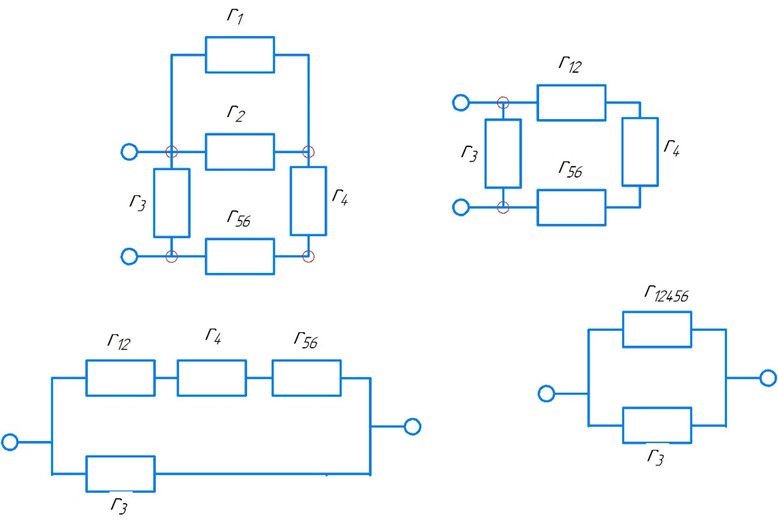

Упростим схему, как показано на рисунке 2.

Рис...
