Условие задачи

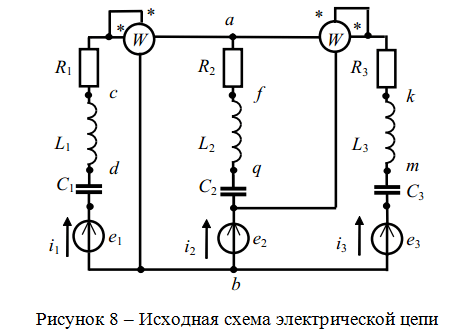

На рисунке 8 представлена исходная схема электрической цепи.
По исходной схеме электрической цепи и машинной распечатке индивидуального задания сформировать расчетную схему.
Задание:
1. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.
2. Определить показания ваттметров.
3. Составить баланс активных и реактивных мощностей.
4. Построить в масштабе топографическую диаграмму напряжений, совместив ее с векторной диаграммой токов.
5. Записать в общем виде уравнения Кирхгофа в дифференциальной и комплексной формах, полагая, что между двумя индуктивностями есть магнитная связь.

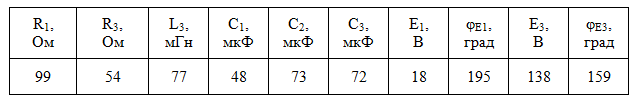

Исходные данные указаны в таблице 3.
Таблица 3 – сходные данные к задаче №2
Ответ
Решение:

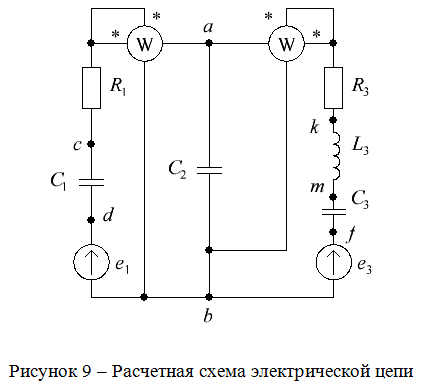

1. Изобразим схему электрической цепи с учетом исходных данных (см. рис. 9).
2. Рассчитаем комплексные действующие значения токов во всех ветвях схемы.
Выбираем направления токов в ветвях (см. рис. 10).
