Условие задачи
Расчет линейных электрических цепей синусоидального тока.
Электрическую цепь, схема которой изображена на рис. 2.1, рассчитать при частоте
по данным табл. 2.1.
Построить топографическую векторную диаграмму.

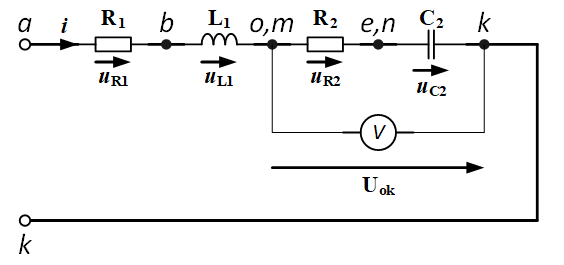

Рисунок 2.1– Заданная схема электрической цепи
Таблица 2.1 – Параметры цепи
Ответ
Определим реактивные сопротивления отдельных элементов цепи.
Угловая частота сети при
Индуктивное сопротивление катушки индуктивности
