Условие:
Дано:

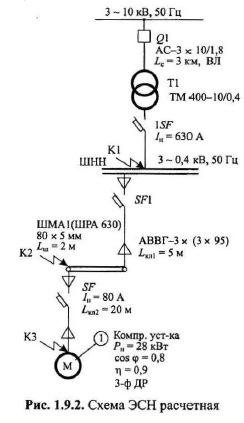

Расчетная схема (рис. 1.9.2)
Lвн = 3 км
Lкл1 = 5 м (длина линии ЭСН от ШНН до ШМА1)
Lш = 2 м (участок ШМА1 до ответвления)
Lкл2 = 20 м (длина линии ЭСН от ШМА1 до потребителя)
Требуется:
• составить схему замещения, пронумеровать точки КЗ;
• рассчитать сопроти вления и нанести их на схему замещения;
• определить токи КЗ в каждой точке и составить «Сводную ведомость токов КЗ».
Решение:

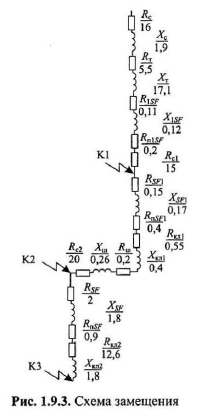

1. Составляется схема замещения (рис. 1.9.3) и нумеруются точки КЗ в соответствии с
расчетной схемой.
2. Вычисляются сопротивления элементов и наносятся на схему замещения .
Для системы
наружная ВЛ АС-3 ...
