Условие задачи
Имеется трёхфазная электрическая цепь со следующими параметрами:
- действующее значение линейного напряжения
- напряжение первой фазы генератора
- приведенные активные сопротивления первой, второй и третьей фазы приемника соответственно
- приведенные реактивные сопротивления первой, второй и третьей фазы приемника соответственно
Для своего варианта исходных данных произвести расчёт параметров и построить векторные диаграммы токов и напряжений трёхфазной электрической цепи в следующих режимах:
- нормальный четырёхпроводной режим с нейтральным проводом при соединении фаз приемника звездой;
- обрыв нейтрального провода N при соединении фаз звездой;
- нормальный трёхпроводной режим при соединении фаз приемника треугольником.
Параметры трехфазной электрической цепи для варианта 19:
Ответ
Из данных видно, что нагрузка в первой и второй фазах имеет активно емкостной характер, а в третьей активно индуктивный.
Проведем расчёт трёх режимов работы такой цепи.

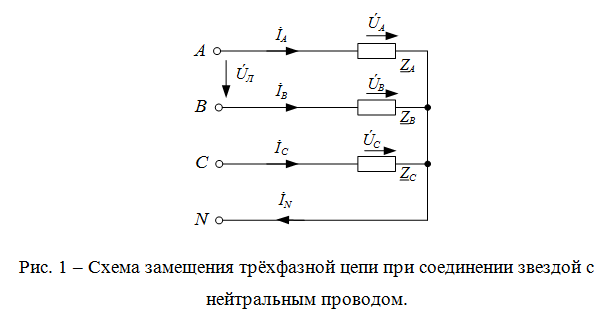

1. Расчёт нормальный четырёхпроводного режима.
Комплексные сопротивления фаз приемника:
