Расчет выпрямителя на противо-ЭДС

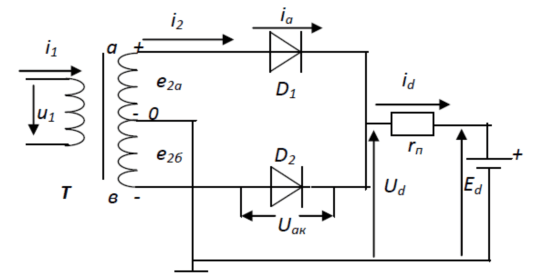

1. Нарисовать схему двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра, работающего на противо-ЭДС Е₀ (зарядка аккумулятора) с элементами потерь на проводах r_потерь и на диодах Δ U_ak.

2. Нарисовать временные диаграммы:

а) изменение напряжения на вторичной обмотке трансформатора;

б) напряжения на выходе выпрямителя u_d;

в) напряжения источника ЭДС Е₀;

г) тока нагрузки i_d;

д) тока диода;

е) напряжения между анодом и катодом диода;

ж) тока вторичной обмотки трансформатора;

з) тока первичной обмотки трансформатора.

3. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора К_ТР;

б) допустимое среднее значение тока диода I_a;

в) допустимое максимальное значение тока диода I_a.max;

г) максимальное напряжения между анодом и катодом диода U_ak;

е) действующее значение тока вторичной обмотки трансформатора I₂;

ж) действующее значение тока первичной обмотки трансформатора I₁.

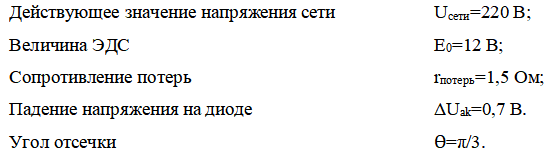

Исходные данные:
