Условие задачи
Рассчитать h - параметры транзистора в рабочей точке и построить эквивалентную схему прибора на низкой частоте, используя характеристики заданного биполярного транзистора.
Транзистор КТ605А ; ЕК = 15 В; RН=250 Ом; IБ0= 625 мкА=0,625∙10-3 А ;
IБm= 375 мкА=0,375∙10-3 А.
Ответ
Определим h-параметры биполярного транзистора КТ605А, рабочая точка:
IБ0= 625 мкА=0,625∙10-3 А ; UКЭ0 =20 В.

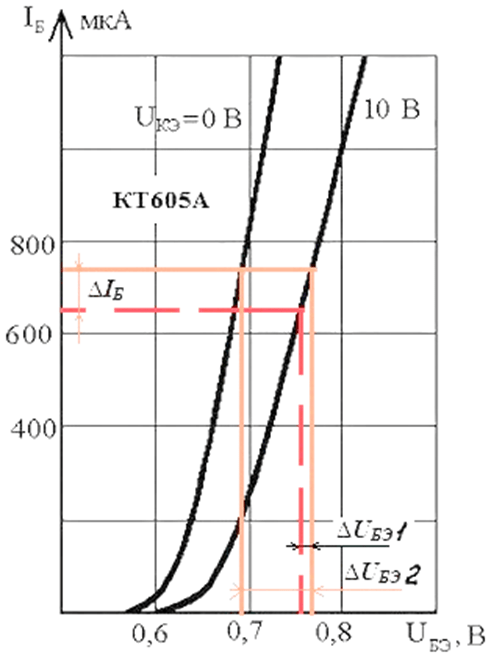

Рис.3.Входные характеристики
По входным характеристикам определим:
Входное сопротивление
h1Э =UБЭ1/IБ(IКЭ=const)= 0,02/0,1∙10-3 = 200 Ом ;
Оно представляет собой сопротивление транзистора между входными зажимами для
переменн...
