Условие задачи
Расчет балльной системы оценки состояния контактной сети
В задаче требуется:
1. Для заданного участка контактной сети составить таблицу отступлений параметров контактной сети от нормативов с указанием количества штрафных баллов.
2. Рассчитать количество штрафных баллов, приходящихся в среднем на 1 км проверенного участка, и дать оценку состояния контактной сети по действующим нормативам.
Исходные данные:
– значения зигзагов контактного провода в точках фиксации и выноса в середине пролета кривого участка пути, а также значения высоты контактного провода (табл. 5).
Предлагается рассчитать балльную оценку по данным измерений на участке нечетного пути в 2 км. Отступления измеренных параметров контактной сети от нормативов представить в таблице.
Учитывать отклонения только по разделу № 1 — Регистрируемые показатели.
Упрощенно принимается, что фактические нормативы параметров контактной сети соответствуют следующим значениям:
Зигзаг на прямом участке пути – 300 мм;
То же на кривом участке пути – 400 мм;
Вынос в середине пролета на кривой – 200 мм
Односторонний зигзаг отсутствует.
Кроме того, принять длину пролетов между опорами контактной сети – 60 м, максимальный уклон 0,004, а максимальная и минимальная высота контактного провода – соответственно 6800 и 5750 мм.

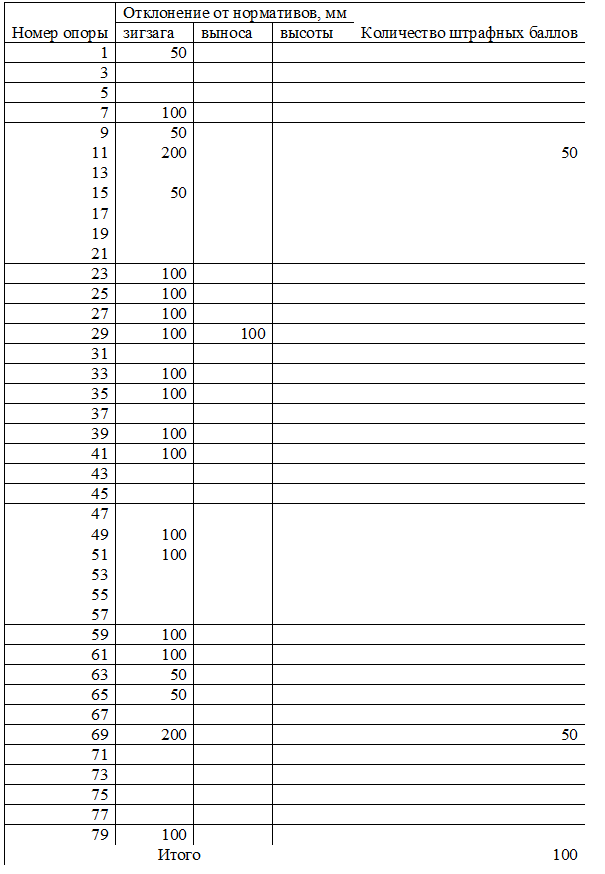

Таблица 2 – Пример заполнения для контактной сети системы 25 кВ
Средний балл на участке равен 50. Что соответствует хорошему состоянию сети.
1. Назовите технические средства диагностирования контактной сети.
2. Как диагностировать изоляторы, нагрев деталей и износ контактной сети?
3. Расскажите о диагностировании подземной части опор контактной сети.
4. Параметры диагностирования контактной сети вагоном ВИКС.
5. Расскажите, как вагон ВИКС измеряет параметры контактной подвески.
6. Как определить балльную оценку контактной сети.
7. Приведите примеры регистрируемых, визуальных и учитываемых показателей в общей балльной оценке контактной сети.
Ответ
1.Для диагностирования контактной сети применяют комплекс специализированных устройств и приборов, которые можно разделить на внешние и встроенные.
К внешним средствам относятся, например, вагон-лаборатория для испытания контактной сети (ВИКС) и различные переносные приборы для дистанционного контроля изоляции, нагревания токопроводящих элементов, состояния опор и фундаментов.
Встроенные устройства используются для контроля определенных параметров, например, температуры тепловой защиты проводов. Обработка и анализ выходных данных от датчиков осуществляются по специальным программам, разработанны...
