Условие:
Постройте векторную диаграмму напряжений и токов.
Частота сети переменного тока f = 50 Гц; действующее значение напряжения питания U = 127 В.
Решение:
Дано:
U=127 В,
R1=8 Ом,
L1=0,47 Гн,
С1=32 мкФ,
С2=15 мкФ,
f = 50 Гц.

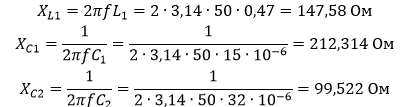

Сопротивления реактивных элементов
Комплексные сопротивления ветвей
Сопротивление всей цепи между узлами а и b
