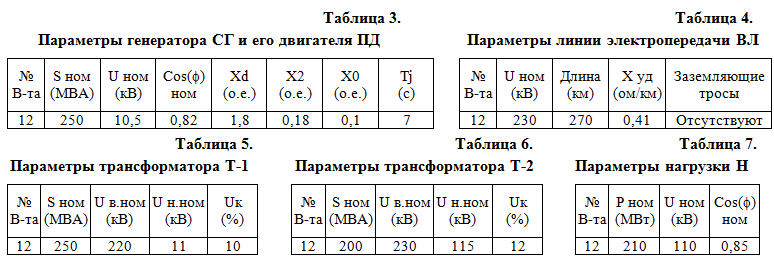

Условие задачи
Рассчитать переходный процесс, приняв следующие допущения:
- Вся мощность, потребляемая нагрузкой в исходном режиме, вырабатывается синхронным генератором. Система только поддерживает напряжение в узле подключения нагрузки.
- АРВ генератора отсутствует, сл. Eq = Const.
- Регулирование мощности турбины (первичного двигателя) отсутствует, сл. Mt = Const.
Примечание: К-1 – однофазное короткое замыкание, К-2 – двухфазное короткое замыкание, К-2,1 – двухфазное короткое замыкание на землю, После ав. – после аварийный режим (отключена аварийная линия), Норм. – Нормальный режим (работают обе линии).
Ответ
Сделаем схему замещения для расчетов токов КЗ
Далее рассчитаем параметры схемы замещения:
Определяем базисные условия:
базисная мощность - SБ=1000 МВА;
базисное напряжение уровня 1 UБ1= 230 кВ
базисное напряжение уровня 2 UБ2= 115 кВ
базисное напряжение уровня 4 UБ4= 10,5 кВ
Рассчитаем параметры схемы замещения:
Система
