Рассчитать полосу пропускания входной цепи ФПУ с ИУ (ТИУ). Определить требуемую электрическую полосу пропускания (исходя из требуемой полосы частот сигнала для детектирования цифрового потока со скоростью передачи В) для фотоприёмного устройства,
- Электроника, электротехника, радиотехника
Условие:
Рассчитать полосу пропускания входной цепи ФПУ с ИУ (ТИУ). Определить требуемую электрическую полосу пропускания (исходя из требуемой полосы частот сигнала для детектирования цифрового потока со скоростью передачи В) для фотоприёмного устройства, содержащего интегрирующий (ИУ) или трансимпенансный (ТИУ) усилитель и фотодетектор (ЛФД или p-i-n). Рассчитать значение фототока и отношение сигнал/шум на выходе ФПУ. При условии оптимального приема рассчитать значение Q-фактора и соответствующее ему значение BER для данного ФПУ.
Исходные данные по вариантам приведены в табл. 5.1 и 5.2.

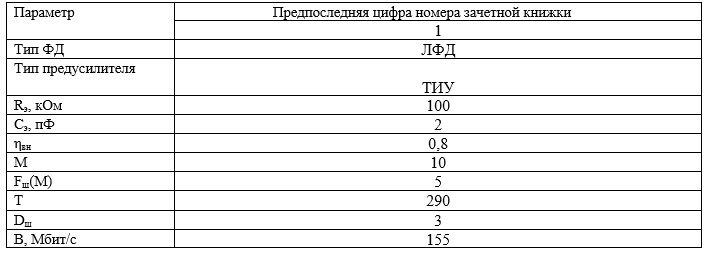

Таблица 5.1

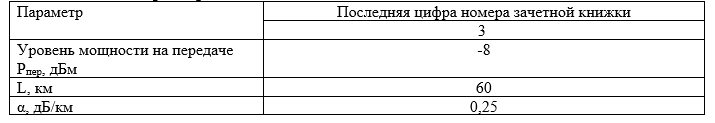

Таблица 5.2 - Характеристики линии
Решение:
Полоса пропускания усилителя должна обеспечить детектирование сигнала с заданной полосой.
Требуемая электрическая полоса пропускания ФПУ рассчитывается из соображения, что на приеме импульсы имеют Гауссову форму и находится из соотношения:
Полоса пропускания входной цепи:
