Для прямого пуска короткозамкнутого асинхронного двигателя серии 4А мощностью Р=15 кВт (cos⁡ φдв =0,88, η=0,885), питающегося от сети с номинальным

Для прямого пуска короткозамкнутого асинхронного двигателя серии 4А мощностью питающегося от сети с номинальным напряжением , используется магнитный пускатель, схема включения которого представлена на рис. 3. В состав пускателя входит контактор КМ и тепловые реле КК1 и КК2. Необходимо выбрать тип пускателя и параметры его теплового реле.

Для защиты от токов короткого замыкания цепи используются плавкие предохранители (разборные, без наполнителя).

Требуется определить номинальный и пограничный токи плавкой вставки, номинальный ток предохранителя, а также выбрать сечение медной плавкой вставки, определить диметр проволоки для плавкой вставки из меди.

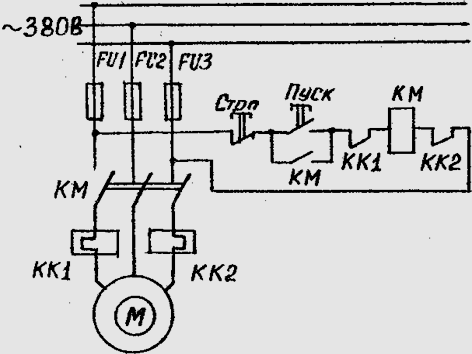

Рис. 3 - Схема включения магнитного пускателя
