Условие задачи

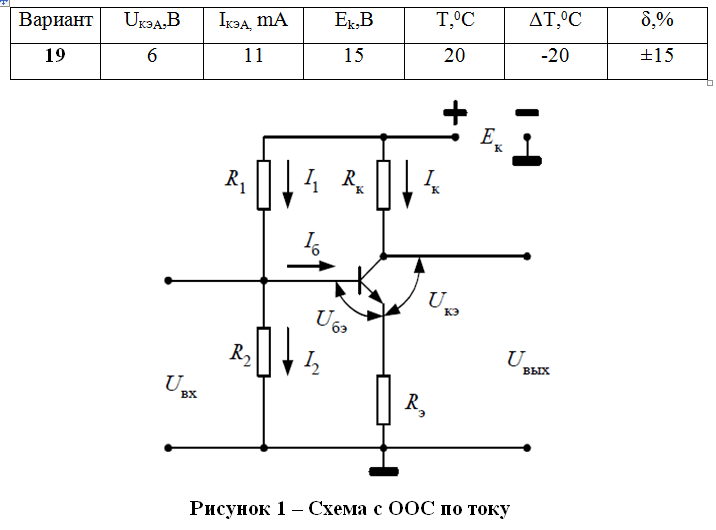

По числовым значения приведенным в таблице 2 рассчитать статический режим работы транзистора КТ315Б, характеристики которого даны на рисунках 5-8. Схема каскада приведена на рисунке 4
В таблице даны: положение рабочей точки (UКЭА, IКЭА), напряжение питания каскада (Ek), номинальное значение температуры окружающей среды (Т) интервал изменения температуры (ΔТ), интервал разброса параметров резисторов (δ).
Определить номинальные значения резисторов R1,R2,Rk,RЭ, коэффициент температурной нестабильности S, приращение коллекторного тока ΔIk в заданных интервалах температуры и разброса параметров.
Ответ
Задача расчета транзистора по постоянному току состоит в определении номинальных значений резисторов в схеме, которые задают рабочую точку транзистора.
Рассмотрим схему, представленную на рисунке 2.
В данном случае мы должны найти величины сопротивлений Rк, R1, R2, Rэ, а также коэффициент температурной нестабильности S и приращение коллекторного тока Iк при заданном диапазоне изменения температуры Т.
Задан стандартный источник питания Ек=15 В, транзистор КТ315Б.
Выберем рабочую точку "А" транзистора с параметрами UкэА=6 В, IкэА=11 мА.
Проводим нагрузочную прямую через точку "А" и через точку с коор...
