Рассчитать токи в ветвях заданной схемы методом контурных токов. Проверку правильности решение провести методом баланса мощностей.
«Рассчитать токи в ветвях заданной схемы методом контурных токов. Проверку правильности решение провести методом баланса мощностей.»
- Электроника, электротехника, радиотехника
Условие:

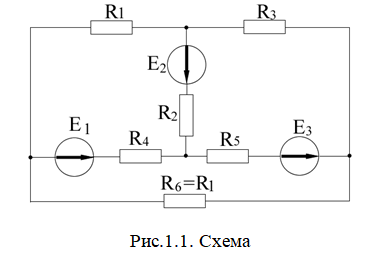

Рассчитать токи в ветвях заданной схемы методом контурных токов. Проверку правильности решение провести методом баланса мощностей.
Дано: Е1=200 В, Е2=180 В, Е3=160 В, R1=21,4 Ом, R2=8,5 Ом, R3=8 Ом, R4=4,2 Ом, R5=21,5 Ом, R6=21,4 Ом.
Решение:
Определим токи методом контурных токов

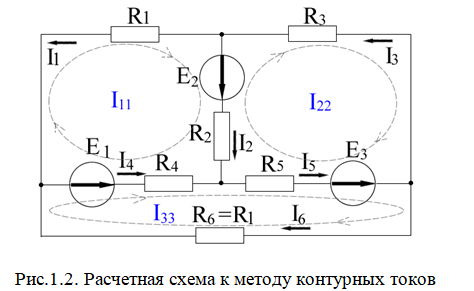

Для трех контуров схемы выберем направление обхода контуров по часовой стрелке, обозначим условно-положительные направления токов ветвях и в соответствии с обозначенными на схеме направлениями контурных токов, обозначенных на схеме как I11, I22 и I33, составим уравнения по второму закону Кирхгофа для этих контуров:
