Заземлитель сферического вида, радиусом R находится в среде с удельной проводимостью γ. К заземлителю подведён ток I. Определить напряжение растекания и сопротивление растеканию Rр заземлителя.

25 июля 2024
Электроника, электротехника, радиотехника

Условие:

Заземлитель сферического вида, радиусом R находится в среде с удельной проводимостью γ. К заземлителю подведён ток I. Определить напряжение растекания и сопротивление растеканию Rр заземлителя, если он зарыт в грунт на глубину во много раз больше его радиуса. Начертить схему расположения заземлителя. Значения R, γ, I приводятся в таблице.

Решение:

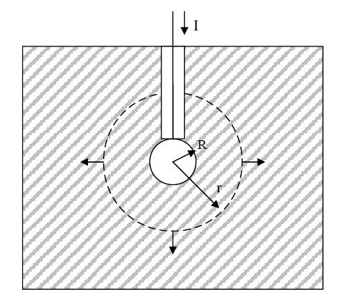

По условиям симметрии ток будет равномерно растекаться во все стороны. Линии вектора плотности тока будут радиальными прямыми. На расстоянии r от центра заземлителя численное значение плотности тока
