С учётом положения выключателей В1- В7 определить: полные и комплексные сопротивления участков цепи; все токи ветвей. Схема электрической цепи показана на рисунке.

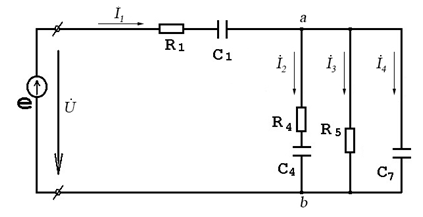

Схема электрической цепи показана на рисунке. Параметры элементов схемы помещены в таблице.

Электрическая цепь переменного синусоидального тока с частотой f=50 Гц. Находится под действием источника напряжения е =Еm sin(ωt+φe). С учётом положения выключателей В1- В7 определить:

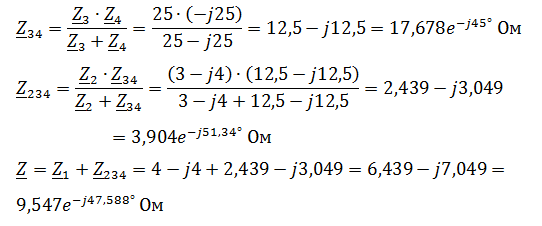

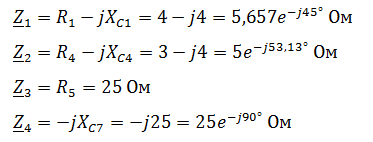

1) полные и комплексные сопротивления участков цепи;

2) все токи ветвей;

3) полные, реактивные и активные мощности отдельных участков цепи и всей электрической цепи;

4) построить векторные диаграммы токов и напряжений;
