Условие задачи
1) Составить схему резонансного усилительного каскада (или умножителя частоты гармонических колебаний) на биполярном транзисторе, включенном по схеме с общим эмиттером. Для осуществления смещения использовать коллекторную батарею. Напряжение смещения UСМ=0,2 В. Параметры контура, включенного в качестве нагрузки: добротность Q=100, резонансная частота fР=600 кГц, эквивалентное сопротивление при резонансе RЭР=10 кОм. На вход каскада подано напряжение: uВХ(t)=UВХcos2πf0t, где f0=300 кГц.
2) Выбрать способ аппроксимации и аппроксимировать рабочий участок динамической вольт-амперной характеристики транзистора iК(UБ) заданной в табл.1. Построить графики заданной и аппроксимированной характеристик. Определить погрешность аппроксимации.
3). Вычислить амплитуды и частоты гармоник коллекторного тока. Построить
спектральную диаграмму.
4). Найти зависимость сопротивления контура от частоты, амплитудночастотную и
фазочастотную характеристики. Построить график АЧХ. Сопоставить АЧХ контура со
спектральной диаграммой коллекторного тока.
5). Найти мгновенное значение выходного напряжения, сопоставить его с входным.
Сделать вывод о преобразовании сигнала (усиление, умножение частоты).
6). Определить коэффициент нелинейных искажений выходного сигнала, считая полезной составляющей гармонику, частота которой совпадает с резонансной частотой контура.
Исходные данные:

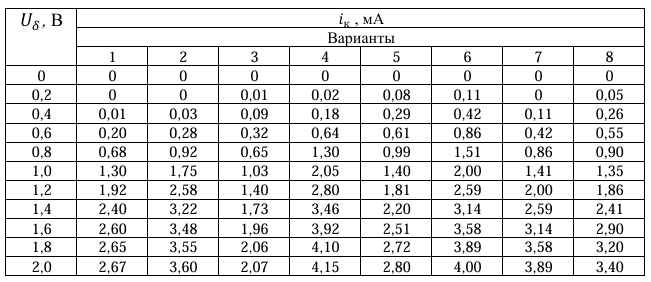

Таблица. 1 (вариант № 5)
Ответ
1) Составить схему резонансного усилительного каскада (или умножителя частоты гармонических колебаний) на биполярном транзисторе, включенном по схеме с общим эмиттером.

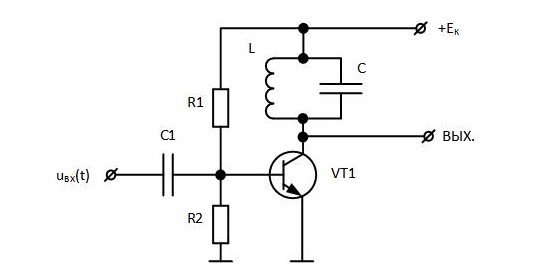

Возможный вариант схемы резонансного усилителя (умножителя частоты) приведен на рис.1.
Рисунок 1 Схема
2) Выбрать способ аппроксимации и аппроксимировать рабочий участок динамической вольт-амперной характеристики транзистора iК(UБ). ...
