Требуется обеспечить скорость передачи информации V=200 Мбит/с. На вход устройства преобразования сигналов (УПС, физический уровень) поступает битовая последовательность …1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 1 1 0 0 0 0 1 0 1 ….
- Электроника, электротехника, радиотехника
Условие:
Требуется обеспечить скорость передачи информации V=200 Мбит/с. На вход устройства преобразования сигналов (УПС, физический уровень) поступает битовая последовательность
…1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 1 1 0 0 0 0 1 0 1 ….

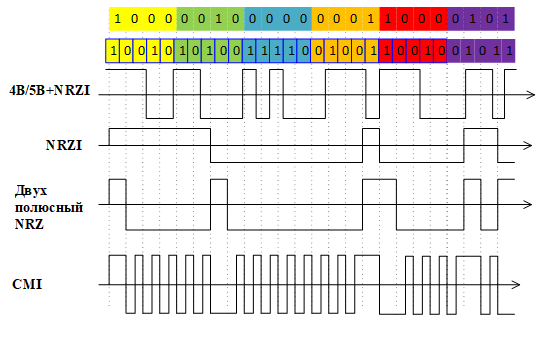

1. Приведите временные диаграммы сигналов на выходе УПС, если передача ведется двухполюсным кодом NRZ. NRZI, CMI, 4В/5В+NRZI. Диаграммы рисовать в одном временном масштабе.
2. Рассчитайте:
a. Скорость модуляции линейного сигнала (B, Бод) при использовании заданных линейных кодов.
b. Теоретически необходимую ширину полосы пропускания линии ( , Гц) для передачи сигналов в каждом случае при отсутствии шума в линии (предел Найквиста).
Решение:
Скорость модуляции линейного сигнала и теоретически необходимая ширина полосы пропускания:
Для сигнала в коде 4В/5В+NRZI: t0 = 1,2 0; В = 240 Мбод;
