Рассчитать параметры функционального устройства на операционных усилителях (ОУ) по приведенной далее структурой схеме и обеспечивающего: 1) усиление напряжения u1 с коэффициентом передачи по напряжению k1,

7 февраля 2025
Электроника, электротехника, радиотехника

Условие:

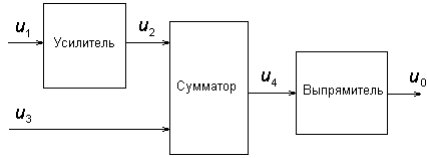

Рассчитать параметры функционального устройства на операционных усилителях (ОУ) по приведенной далее структурой схеме и обеспечивающего:

1) усиление напряжения u₁ с коэффициентом передачи по напряжению k₁,

2) сложение напряжений u₂ и u₃ с коэффициентами передачи по напряжению k₂ и k₃ соответственно;

3) выпрямление напряжения u4 после сумматора с коэффициентом передачи по напряжению k4.

Определить для заданных напряжений u₁ и u₃ средневыпрямленное выходное напряжение U₀

Выполняется анализ схемы

В качестве исходных данных имеем

Решение:

Усилитель

Согласно исходным данным k₁ 0, т.е. в составе функционального устройства применен неинвертирующий усилитель с коэффициентом усиления 2,5. Схема такого усилителя
