Условие задачи
Требуется в соответствии с вариантом диапазона изменения измерительного сигнала и входного диапазона АЦП разработать принципиальную схему масштабирования, позволяющую преобразовать аналоговый сигнал в цифровой. Рассчитать необходимые параметры элементов схемы, а также погрешность АЦ-пребразования сигнала. Обосновать выбор комплектующих схемы. Выполняемые действия должны сопровождаться необходимыми пояснениями, а схема иметь описание принципа работы.
Таблица 1 – Исходные данные
Представим на рисунке 1 структурную схему масштабирования входного сигнала АЦП.

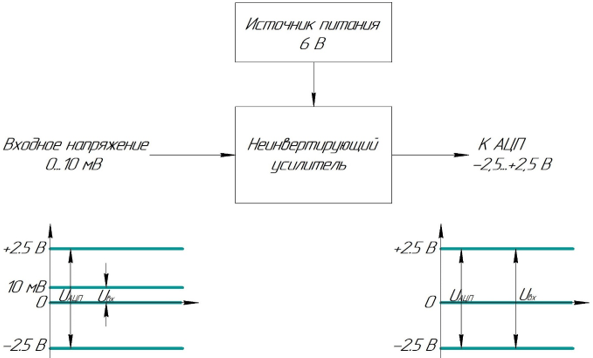

Рисунок 1 –Структурная схема масштабирования входного сигнала АЦП
Ответ
Представим на рисунке 2 принципиальную схему масштабирования входного сигнала АЦП.

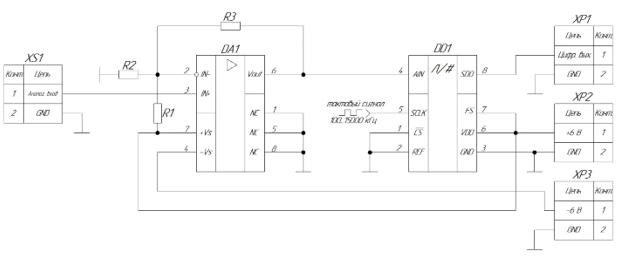

Рисунок 2 Принципиальная электрическая схема масштабирования входного сигнала АЦП
Опишем принцип работы схемы, показанной на рисунке 2.
Входной сигнал поступает на неинвертирующий вход операционного усилителя (ОУ) DA1. Поскольку диапазон изменения входного сигнала меньше диапазона АЦП, то применена схема неинвертирующ...
