Условие задачи
Трехфазный асинхронный двигатель с короткозамкнутым ротором характеризуется следующими величинами: номинальные мощность Рн, ток Iн, частота вращения nн, скольжение Sн, коэффициент полезного действия ηн, мощность потребляемая из сети Р1н, коэффициент мощности cosφ1н при номинальной нагрузке, номинальный момент Мн, кратность максимального момента относительно номинального Мmax/Mн, кратность пускового момента относительно номинального Мп/Мн, кратность пускового тока относительно номинального Iп/Iн, критическое скольжение Sкр, число пар полюсов обмотки статора p, синхронная частота вращения n.
Двигатель питается от сети с линейным напряжением U. Номинальное фазное напряжение обмотки статора Uф=220 В.
1. Определить способ соединения обмотки статора
2. Начертить схему
3. Определить число пар полюсов обмотки статора
4. Определить значение пускового тока
5. Определить значения момента, развиваемого двигателем при скольжениях: Sн; Sкр; 0,1; 0,2; 0,4; 0,6; 0,8; 1,0 и построить график механической характеристики n=f(M) двигателя.
Ответ
1. Определим способ соединения обмотки статора
Способ соединения Y/Y, поскольку фазное напряжение двигателя 220 В, а линейное 380 B.
2. Начертим схему.

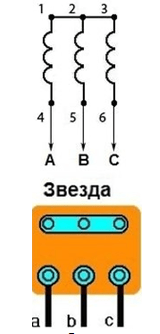

Рис.1 Схема соединения обмоток асинхронного двигателя
3. Определим число пар полюсов обмотки статора
