Трехфазный однотактный выпрямитель должен питать потребителя постоянным током. Параметры выпрямителя: Мощность потребителя Pd = 240 Вт; напряжение потребителя Ud= 80 В.
«Трехфазный однотактный выпрямитель должен питать потребителя постоянным током. Параметры выпрямителя: Мощность потребителя Pd = 240 Вт; напряжение потребителя Ud= 80 В.»
- Электроника, электротехника, радиотехника
Условие:
Трехфазный однотактный выпрямитель должен питать потребителя постоянным током.
Параметры выпрямителя:
Мощность потребителя Pd = 240 Вт; напряжение потребителя Ud= 80 В.
В схеме используются диоды Д242Б с параметрами: IПРДОП =5 А; UОБР.ДОП= 200В.
Начертить схему выпрямителя, описать принцип его действия.
Решение:

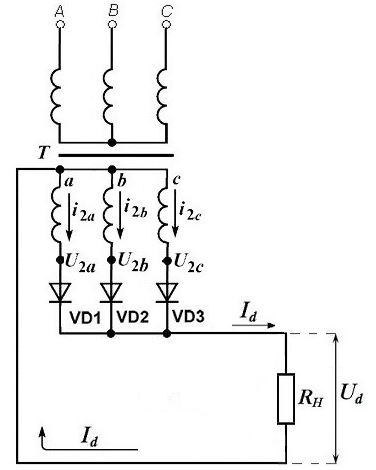

Рис. 9. Схема выпрямителя
Начертим схему трехфазного выпрямителя со средней (нулевой) точкой (рис. 1). В нее входит трансформатор с вторичными обмотками, соединенными звездой. Выводы вторичных обмоток связаны с анодами трех вентилей. Нагрузка подключается к общей точке соединения катодов вентилей и среднему выводу вторичных обмоток. В любой момент времени ток пропускает только один вентиль, анод ко...
