Условие задачи
Трехфазный выпрямитель с полупроводниковыми диодами, включенными по простой трехфазной схеме с нейтральным выводом, питает энергией постоянного тока потребитель, имеющий сопротивление Rн.
Известны постоянная составляющая (среднее значение) напряжения на нагрузке Uно, постоянная составляющая тока в сопротивлении нагрузки Iно и линейное напряжение питающей трехфазной сети Uс. Частота f=50 Гц.
Необходимо:

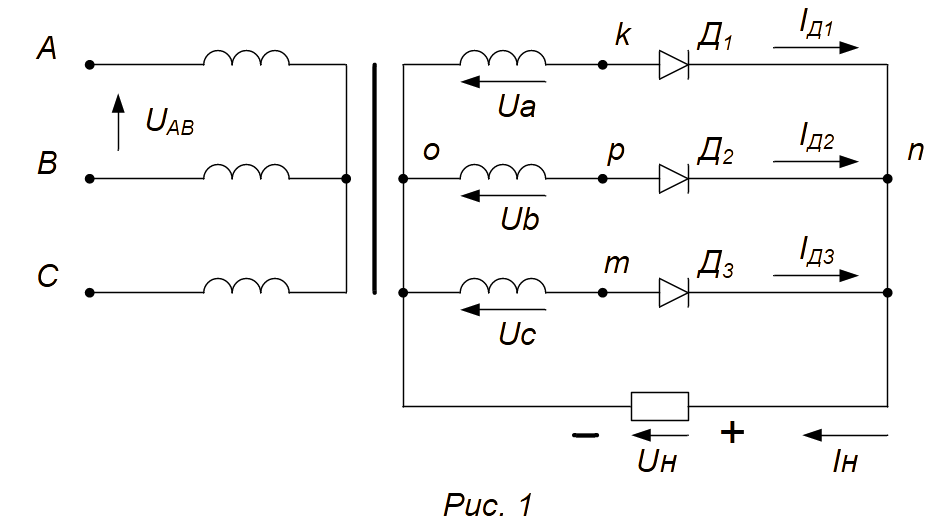

• Вычертить принципиальную схему выпрямителя и показать на ней заданные и расчетные токи и напряжения.
• Выбрать тип диода.
• Определить расчетную мощность трансформатора и его коэффициент трансформации.
Построить графики зависимости от времени:
• фазных напряжений вторичной обмотки трансформатора Ua(t), Ub(t) и Uc(t);
• напряжения на нагрузке Uн(t);
• тока, протекающего через диод iд(t);
обратного напряжения Uобр(t) на диоде, включенном в фазу "B" вторичной обмотки трансформатора.
Дано
Uc=380 В
Iно=10 А
Uно=60 В
Ответ
Определим максимальное значение выпрямленного тока, проходящего через диод:
Определим амплитудное значение фазного напряжения вторичной обмотки трансформатора:
Определим максимальное значение обратного ...
