Три потребителя электроэнергии, имеющие одинаковые сопротивления фаз, соединены «звездой» и включены в четырехпроводную трехфазную сеть. Составить электрическую схему питания. Определить: фазные токи и ток в нейтральном проводе.

Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Zф = 20 Ом, соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений Uл = 380 В.

Составить электрическую схему питания.

Определить:

− фазные токи Iф и ток в нейтральном проводе IN ;
− активную мощность Р трехфазной цепи.

Построить

− векторную диаграмму напряжений и токов с учетом характера нагрузки.

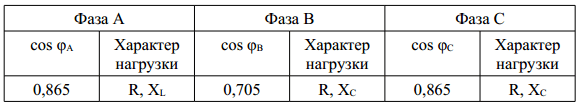

Данные задания
