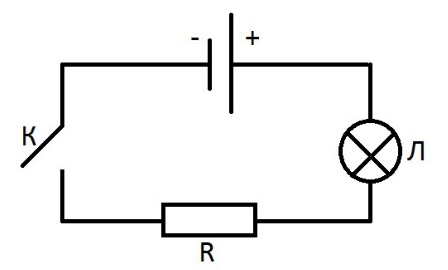

В цепи с питающим напряжением U = 50 В последовательно соединены резистор и лампа: R1 = 200 Ом и R2 = 100 Ом. Рассчитать напряжения U1 и U2, мощности Р1 и Р2. Что произойдёт с общей мощностью Р при возрастании сопротивления R1?

Для электрической цепи, схема которой изображена на рис. 2.1-2.50, по заданным в табл. 2 параметрам и э. д. с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках.

1. Найти все токи тремя способами: - используя законы Кирхгофа; - методом контурных токов; - методом узловых напряжений; 2. Определить ток в шестой ветви методом эквивалентного генератора.

Последовательный колебательный контур с сопротивлением R = 10 Ом включён в цепь синусоидального гармонического напряжения E = 1 мВ с частотой f = 108 Гц. Добротность колебательного контура составляет Q = 26.
